引：（關鍵詞：醫療呼吸機用鋰電池）隨著人們生活水平的不斷提高，醫療服務及醫療產品正在不斷的改善，傳統固定式醫療設備不斷地被靈活性強、高精度、智能化的新型醫療產品所替代。新型智能輸液泵替代了傳統的輸液方式，可以根據不同病人的需求智能合理的選擇輸液速度及方式，并靈活移動，方便不同人群在不同地點不同環境中的應用和操作。我司醫用輸液泵備用鋰電池為輸液泵固定和移動使用提供了持續穩定的供電，且每時每刻處在安全、高效、持續、穩定的工作狀態中！

設計方案

一、醫療呼吸機用鋰電池設計要求：

醫用呼吸機是一種新型的醫用輸液智能化醫療產品，由于其應用人群及環境的特殊性，對電池的要求也非常特殊，如：電池的輸入、輸出必須采用同一端口，以便相關人員的安全便利操作；電池必須有充放電電量批示，電量指示必須常亮，以便病人及相關人員時時觀測；電池安全及防火等級必須達到醫療產品的特殊要求等。

1）鋰電池組型號設計要求：18650-2S1P/3.5Ah/7.2V。

2）輸入、輸出特性：輸出、輸出采用同一端口，按照醫療的特殊要求采用自動切換功能。

3）保護板基本特性

    1、單節過充保護電壓：4.25±0.025V

    2、單節過充恢復電壓：4.10±0.10V

    3、單節過放保護電壓：3.00±0.08V

    4、單節過放恢復電壓：3.00±0.10V

    5、組合電池過流保護值（10ms）：5~12A

    6、組合電池過溫保護值（可恢復）：70±5℃

    7、成品電池具備短路、反充保護。

6）電池循環壽命設計要求：300~500次（國標充放電標準）

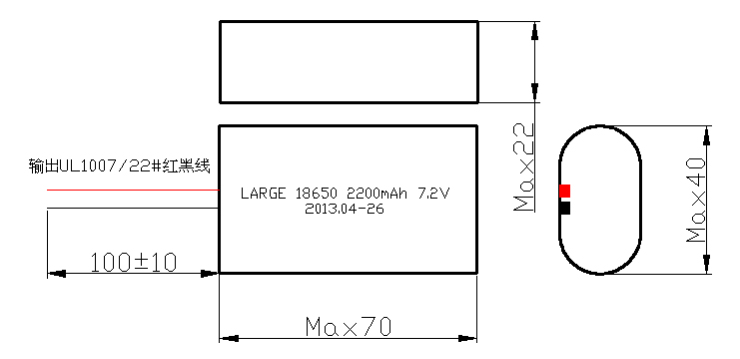

7）電池外型尺寸設計要求：

二、醫療呼吸機用鋰電池設計方案：

1）保護板（PCM）：主要是對可充電鋰電池組進行設計的保護線路，由于鋰電池本身的化學特性，需要提供智能電量計算、過充、過放、短路、過流等保護功能，以避免引起燃燒、爆炸等危險。

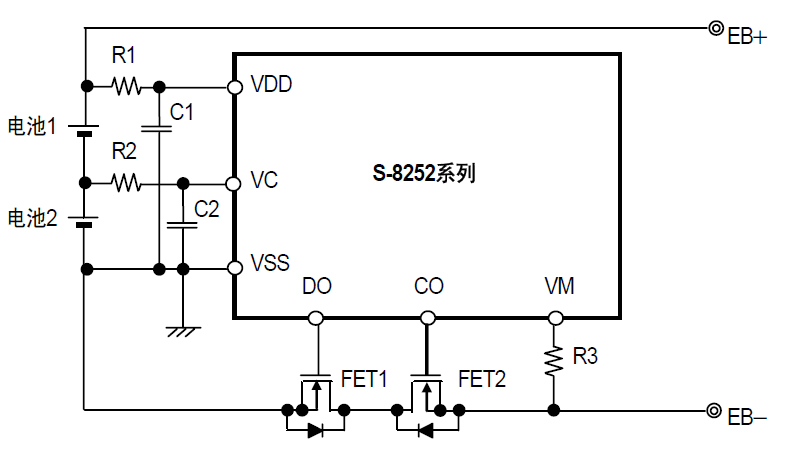

2）保護IC（Protection IC）：設計方案的主要保護功能芯片，對電芯進行過充、過放、過流、短路等功能的在線時時監測，使電芯在安全穩定高效的范圍內工作。
